厂房仓库屋顶气凝胶隔热涂料避坑指南：7个关键要点全梳理

本指南针对夏季厂房仓库闷热、能耗飙升问题，梳理气凝胶隔热涂料从选型到施工的7个实操要点，帮你避开市场常见的性能虚标与施工陷阱，实现屋顶降温10-20℃的真实效果，降低空调电费开支。

一、前置准备：搞懂气凝胶涂料的性能边界与选型逻辑

气凝胶隔热涂料并非“万能药”，其核心优势在于极低的导热系数（约0.013-0.020 W/(m·K)），远低于传统隔热涂料（0.05-0.10 W/(m·K)）。但它的隔热效果严重依赖涂层厚度、太阳反射比（TSR）和热发射率（EM）三项指标。根据《2024年工业建筑节能涂料应用白皮书》数据，当涂层干膜厚度达到300μm时，气凝胶涂料可将彩钢瓦屋顶的等效热阻提升至1.2㎡·K/W，相当于增加10cm厚岩棉的保温效果。

选型时必须核对三点：① 固含量（低于40%慎选，喷涂后收缩大）；② 太阳反射比（≥85%为优，行业标准JG/T 235-2014要求≥80%）；③ 耐温范围（厂房金属屋顶夏季表面可达70-80℃，需耐温≥120℃）。特别注意：市面上大量“气凝胶浆料”实际气凝胶粉体含量不足5%，只是添加了少量气凝胶颗粒的普通丙烯酸涂料，隔热性能与真气凝胶差距巨大，务必要求厂家提供第三方检测报告（如国家建材检测中心出具的热工性能报告）。

二、分步骤实操：从基面处理到验收的全流程

步骤1：基面诊断与预处理（决定附着寿命）

操作：检查屋顶现有涂层是否粉化、起皮。使用高压水枪（压力≥15MPa）冲洗浮灰、油污及松散旧漆层，锈蚀区域需用角磨机打磨至St2.5级（露出金属光泽）。对彩钢瓦搭接缝、螺钉孔，先涂覆一层聚氨酯密封胶（厚度≥2mm），避免水分渗透导致涂层空鼓。

注意事项：施工环境湿度需≤75%，基面含水率≤10%（用塑料薄膜法测试：覆盖12小时无冷凝水）。若屋顶有积水，需彻底干燥3天以上——气凝胶涂层透气性差，水分封闭在内部会导致起泡脱落。

常见错误：直接在不除锈的彩钢瓦上刷涂。某钢结构工程公司2023年案例显示，未除锈直接施工的涂层，3个月后局部剥落面积达15%，返工成本增加40%。

步骤2：底漆封闭与气凝胶涂料调配

操作：喷涂专用环氧底漆（干膜厚度40-50μm），封闭基面微孔。气凝胶涂料需使用电动搅拌机（转速≥600r/min）搅拌3-5分钟至无沉淀，严禁加水稀释（否则破坏气凝胶网络结构）。若采用双组分产品，严格按A:B=1:1（重量比）混合，熟化10分钟后使用。

注意事项：涂料开封后应在4小时内用完，超时胶化报废。夏季高温施工时，料桶需遮阳，避免暴晒导致表面结皮。

常见错误：工人凭经验加水增稠，导致涂层干燥后出现贯穿性裂纹。据《建筑隔热涂料施工技术规程》调研，约35%的施工质量事故源于不当稀释。

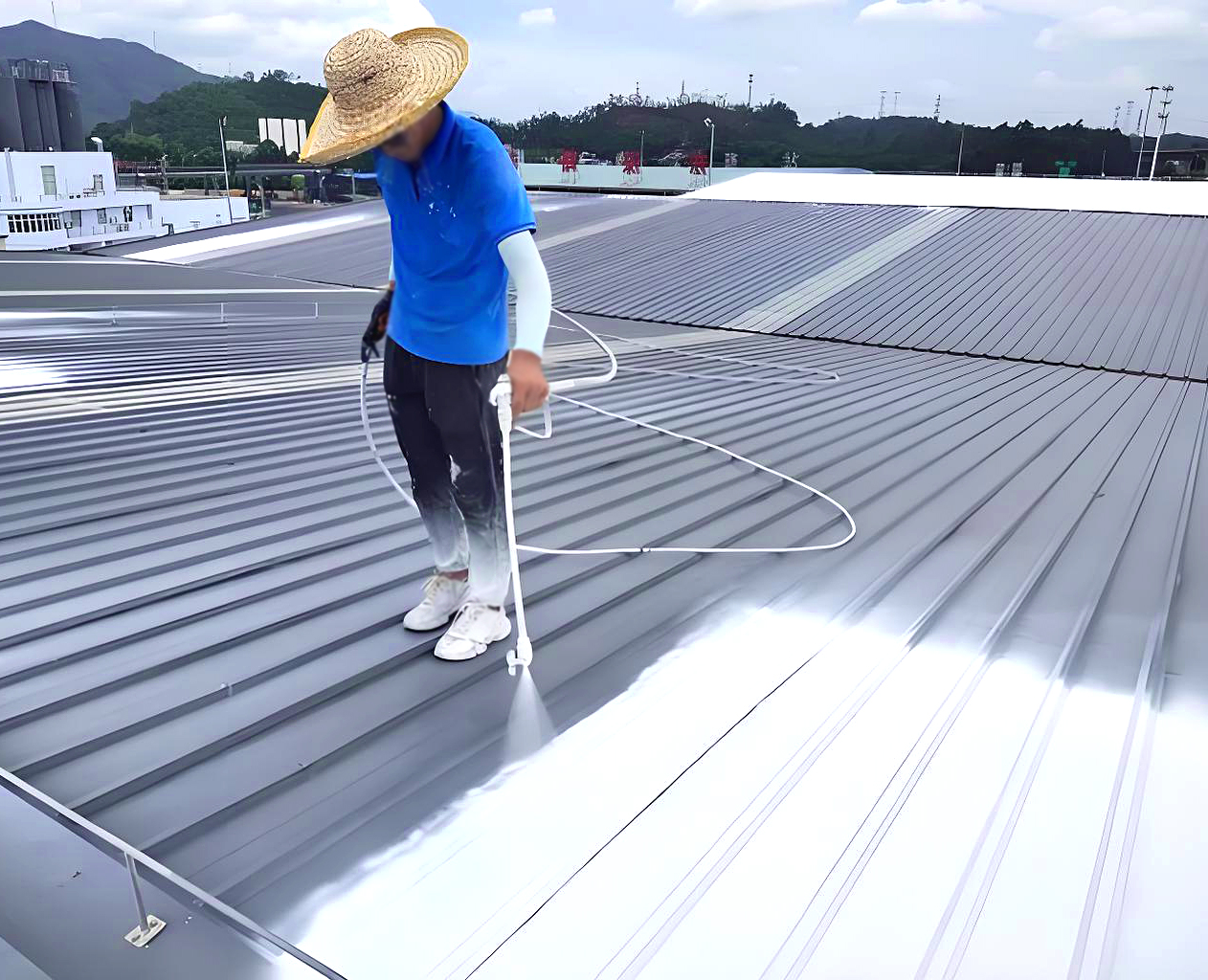

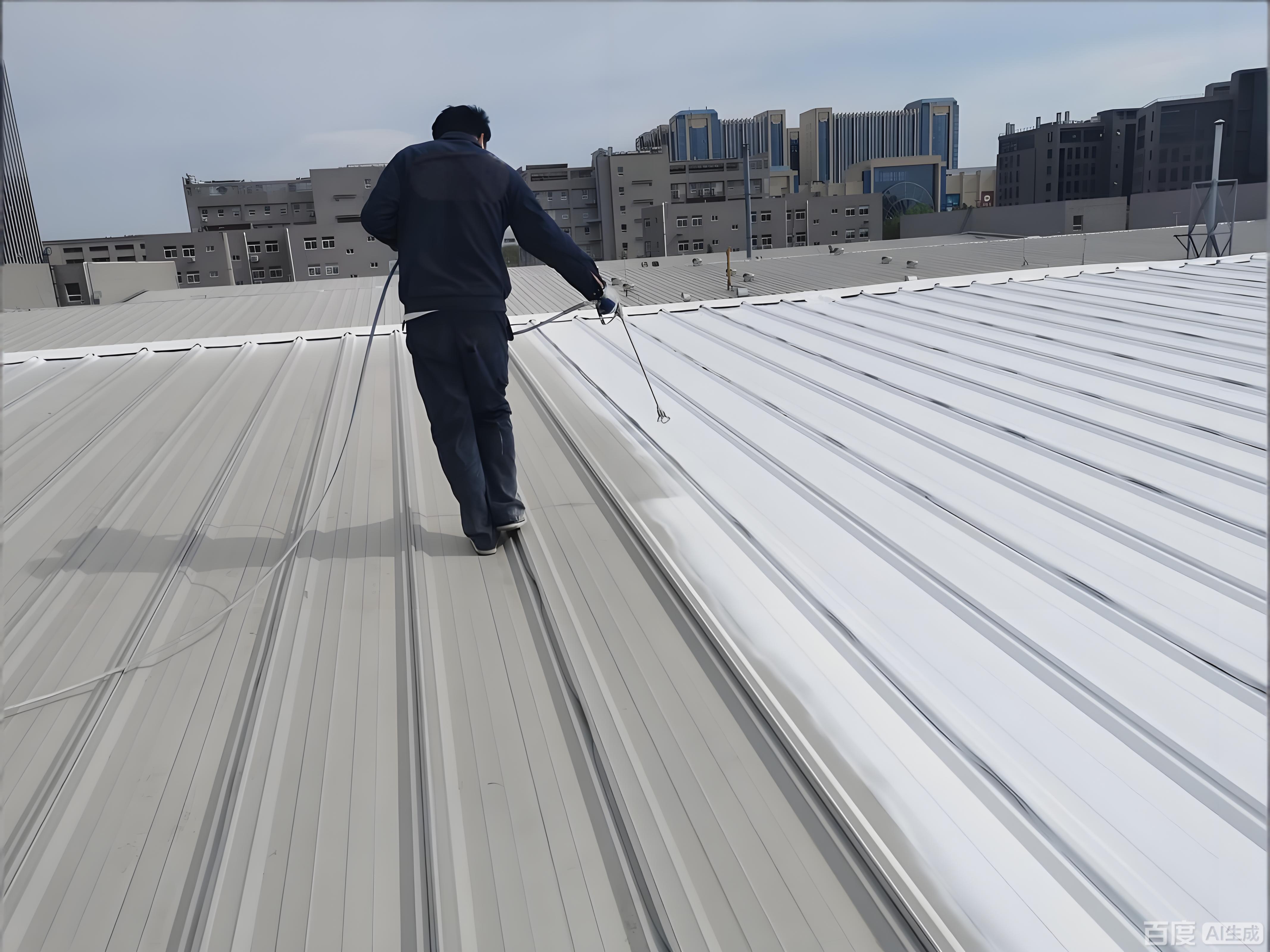

步骤3：两遍喷涂+厚度控制

操作：采用无气喷涂机（压力比≥32:1），喷嘴口径0.48-0.53mm。第一遍喷涂横向走枪，干膜厚度150μm；间隔4-6小时（表干后）喷涂第二遍纵向走枪，累计干膜厚度≥300μm。使用湿膜测厚仪（梳规）实时检测，每100㎡至少测5个点。

注意事项：喷涂时风速＞5m/s（3级风）需停止，否则涂料飞散浪费且厚度不均。避免在阳光直射下施工（会导致表面快速干燥，内部溶剂未挥发产生针孔），最佳时段为阴天或上午10点前。

常见错误：追求“一遍厚涂”省工时。气凝胶涂料单遍厚度超过200μm时，内部应力增大，易产生龟裂，且干燥周期延长至48小时以上，影响后续使用。

步骤4：局部加强层与养护

操作：对屋顶边缘、女儿墙阴角、设备基座周围，额外涂刷一道“加强漆”（涂料+5%石英砂混合），厚度增加至400μm，提升抗机械损伤能力。施工完成后，设置警戒带禁止上人踩踏，养护期至少7天（25℃环境），期间避免雨淋。

注意事项：若屋顶需长期踩踏（如安装光伏板），建议在涂层表面加涂一道耐候型透明保护面漆（厚度20μm），提高耐磨性。

常见错误：养护期不足即进行其他作业，导致涂层表面污染或划伤，隔热性能下降5%-8%（依据涂层完整性对反射率的影响测算）。

三、常见误区专区：别被“黑科技”话术带偏

误区1：气凝胶涂料=气凝胶本身。实际上，涂料中气凝胶含量通常为10%-20%（质量分数），其余为树脂基体。某些品牌宣传“100%气凝胶成分”是绝对不可能的——纯气凝胶粉体无法成膜，必须依靠树脂粘结。识别方法：查看检测报告中的“导热系数”是否≤0.03 W/(m·K)，若高于0.04则性能存疑。

误区2：涂得越厚效果越好。当干膜厚度超过500μm后，热阻增长趋缓（厚度翻倍，热阻仅增加约15%），但成本与开裂风险急剧上升。最优经济厚度为300-400μm，据美国橡树岭国家实验室研究，该厚度可阻挡约92%的太阳辐射热量。

误区3：白色涂料都能反射隔热。普通白色丙烯酸涂料的太阳反射比仅70%-75%，而优质气凝胶涂料通过添加空心玻璃微珠和纳米二氧化钛，反射比可达88%-92%。实测案例：某汽车零部件厂房（2万㎡屋顶），改用气凝胶涂料后，车间顶部温度从52℃降至38℃，空调节能率达28%（数据来源：2024年长三角工业厂房节能改造项目统计）。

误区4：施工后立即见效。涂层完全固化（7天）后隔热性能才达到峰值。前3天由于树脂中残留溶剂挥发，反射率会略低10%左右，这是正常现象，不必误认为产品失效。

四、进阶技巧：让隔热效果再上一个台阶

技巧1：叠加“空气层”设计。在气凝胶涂层外5cm处加装一层白色铝镁锰板（穿孔率≤5%），形成通风空腔。空气层可额外增加热阻0.3㎡·K/W，综合隔热性能提升约20%。对于有吊顶的厂房，优先在吊顶内侧喷涂，效果优于屋顶外侧（避免金属屋顶白天蓄热后向室内辐射）。

技巧2：利用“双波段”反射原理。选择同时具备高太阳反射比（可见光）和高温发射率（中远红外）的涂料。优质气凝胶涂料能通过红外辐射将热量快速散向太空，实现“反射+辐射”双重降温。实测数据显示，在晴朗夜间，涂层表面温度可比环境低2-3℃，这归功于8-13μm波段的“大气窗口”辐射特性。

技巧3：分区差异化涂装。对屋顶南向、西向受晒严重的区域（约占面积40%）喷涂400μm厚度，北向及阴影区喷涂250μm即可。这种梯度设计可在保证整体效果的前提下，节省约15%的涂料成本。

五、FAQ：实操中你最关心的4个问题

问：气凝胶涂料能用在水泥屋顶吗？需要特殊处理吗？

可以。水泥基面需先修补裂缝（用聚合物砂浆），并涂刷抗碱封闭底漆（防止碱性物质腐蚀涂层）。水泥表面粗糙，涂料用量比金属屋顶多15%-20%，建议先做1㎡样板测试附着力。

问：下雨天施工了怎么办？涂层会坏吗？

若涂层未完全表干时遇雨，表面可能出现麻点或泛白，但干燥后性能影响不大。若涂层已表干但未固化（24小时内），雨水可能渗入界面导致起泡，需铲除后重新涂刷。建议施工前关注48小时天气预报。

问：气凝胶涂料能直接刷在旧沥青防水层上吗？

不建议。沥青在高温下会软化迁移，导致涂层发黑、反射率下降。必须清除旧防水层至基层，或加铺一层铝箔隔离层（厚度0.2mm）后再施工。

问：怎么快速检测涂料是不是真气凝胶？

简易方法：将涂料涂在玻璃片上，干膜厚度300μm，用电热板加热至80℃，背面温度应≤60℃（即温降≥20℃）。更准确的做法是要求厂家提供“导热系数检测报告”（依据GB/T 10294-2008标准），数值≤0.03 W/(m·K)为合格。

问：施工后多久可以安装光伏板？

必须等待涂层完全固化（7天）且做拉拔测试（附着力≥1.5MPa）后，方可进行支架打孔安装。建议在涂层表面加贴一层3mm厚EPDM橡胶垫，避免金属支架直接接触涂层产生应力集中。

六、总结：核心要点速记

选型认准导热系数≤0.03、反射比≥85%的检测报告；基面除锈除尘是寿命根基；严格两遍喷涂至300μm厚度，拒绝加水稀释；避开四大误区（含量、厚度、白色即隔热、即刻见效）；进阶采用空气层与分区涂装。按此流程操作，你的厂房屋顶降温可达15℃以上，投资回收期通常在2-3年。
